2009年12月在浙江华仪电气风力发电现场，由于风场配电现场和监控室不在一起，距离比较远，现场电流互感器与控制室之间距离大约200米，有的甚至300米，二次传输导线为2.5平方毫米，使用的电流互感器有AKH-0.66/30I200/5A0.5级5VA穿心1匝等许多规格，使用的电流表为CL72-AI，该项目比较大，该项目在将完工，部分工程试运行时，发现所有电流表显示与现场电流完全不准确。



　　经分析，电流互感器额定容量就是电流互感器额定二次电流I2e，通过二次回路额定负载Z2e时所消耗的视在功率S2e，即，S2e=I2e?Z2e;因数显表消耗的视在功率只有0.05VA，很小，所以我们可以不考虑，Z2e=ρ.2L/S=0.0176Ω.mm?/m×2×200m/2.5=2.82Ω，S2e=I2e?Z2e=5A?×2.82Ω=70.5VA，远远大于电流互感器的额定容量5VA，所以此时应该选择200/1A的电流互感器，2010年2月份该项目更换了所有的比5A电流互感器，同时由于电流表为数显表，变比可以重新设定为200/1，使整个系统恢复正常。从本实例可以得出电流互感器接数显电流表时，传输距离对比如表3

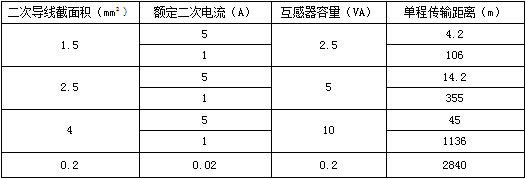

表3传输距离对比



　　3.4电流互感器使用过程中的注意事项



　　3.4.1电流互感器在接线时，同名端必须要保持一致，即P1、S1;P2、S2。



　　3.4.2电流互感器在正常运行时，二次不得开路，防止二次开路产生高电压，影响人身和设备安全。



　　4.结束语



　　本文对低压配电系统中的不同类型电流互感器进行了简单概述，推荐给电力系统各位专家和电气工程师们参考，有利于不同类型低压电流互感器在低压智能配电系统的广泛应用。
