塔影效应对测风数据的影响分析
本文摘要:通常定义的塔影效应是指水平轴风力机中由于叶片与塔架流场的相互干涉作用引起的风力机气动参数变化的非定常效应,其对于风力机性能有重要影响。本文重点论述的是风资源评估中,塔影效应对测风仪器观测风数据的影响,其产生原因为气流在通过测风塔塔架后流场发生变化,影响了测风仪器对实际风矢量的观测记录。
知道了塔影效应的存在,那么它对测风数据到底有怎样的影响呢?我们通过对某地测风塔完整一年实测数据的统计来展开分析。
通过数据进行定量分析有一个前提条件:测风塔同一高度层需要安装两套风速仪和一套风向仪。
图3-测风塔风向玫瑰图
由图3可知本地区盛行风向比较集中,主要分布在157°~180°和292.5°~315°之间。现计算70m高度两组逐小时风速的比值,再以每5°为一个风向扇区进行划分,统计这72个扇区风速比值的中位数,作图分析塔影效应。
图4-风速比值折线图

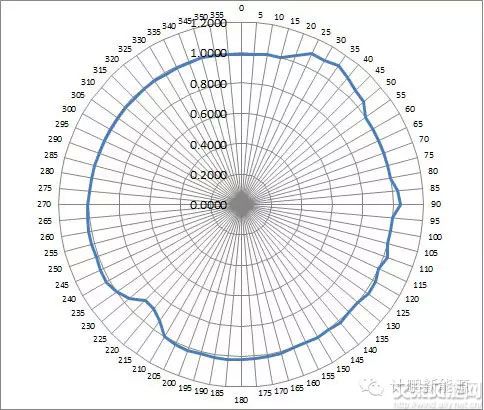

图5-风速比值玫瑰图
